上展式襯氟放料閥工作原理

2022-10-15來源:


一、性能與用途


FL41F46上展式襯氟放料閥操作方便,開啟自由,運動靈活可靠;閥瓣裝配維修簡單,密封結構合理,密封圈更換方便實用。


施工、安裝要點:


1)、安裝位置、高度、進出口方向必須符合設計要求,連接應牢固緊密。


2)、安裝在保溫管道上的各類手動閥門,手柄均不得向下。


3)、閥門安裝前必須進行外觀檢查,閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa及在主干管上起到切斷作用的閥門,安裝前應進行強度和嚴密性能試驗,合格后方準使用。強度試驗時,試驗壓力為公稱壓力的1.5倍,持續時間不少于5min,閥門殼體、填料應無滲漏為合格。嚴密性試驗時,試驗壓力為公稱壓力的1.1倍;試驗壓力在試驗持續的時間應符合GB 50243標準要求,以閥瓣密封面無滲漏為合格。


二、結構與原理


上展式襯氟放料閥根據實際情況的需要,放底結構設計為平底型,閥體為V型,并提供提升和下降兩種工作方式閥瓣。閥體內腔裝有耐沖刷、耐腐蝕的密封圈,在開啟瞬間,可以保護閥體不被介質沖刷、腐蝕,并對密封圈進行特種處理,使表面硬度達到HRC56-62,具有高耐磨、耐腐蝕的功能。閥瓣密封根據需要時封面均堆焊有硬質合金,密封副采用線密封,保證密封的可靠性,并可防止結疤。同時,采取短行程閥瓣的設計。在化工、石油、冶金、制藥、農*、染料、食品加工等行業廣泛使用。各種操作方式,例如,手動,氣動(彈簧復位式、雙作用式、帶手輪和不帶手輪),電動,液動,齒輪等。

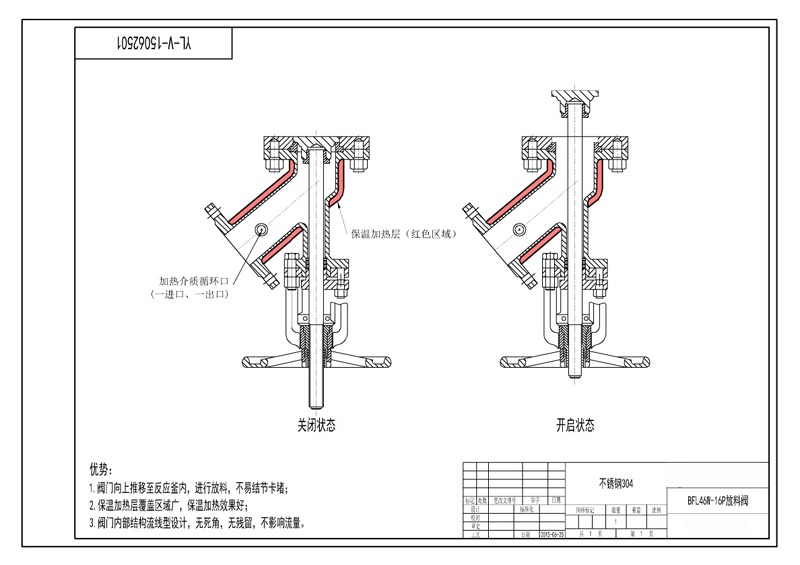

三、產品結構圖

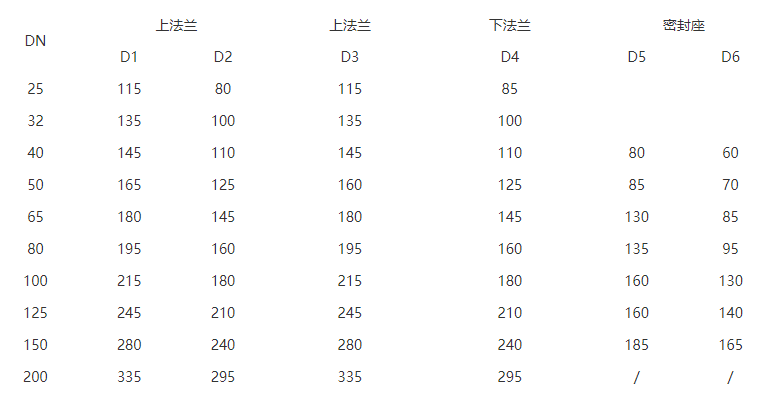

四、連接尺寸
